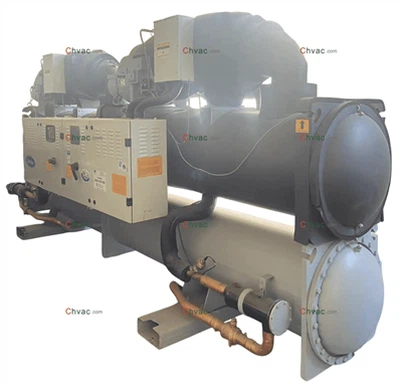

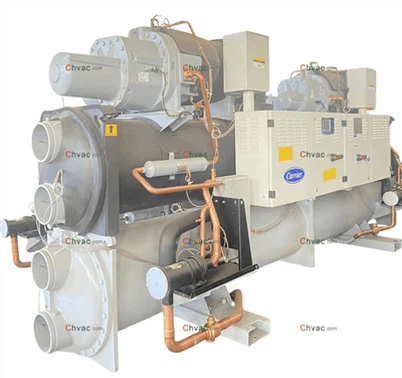

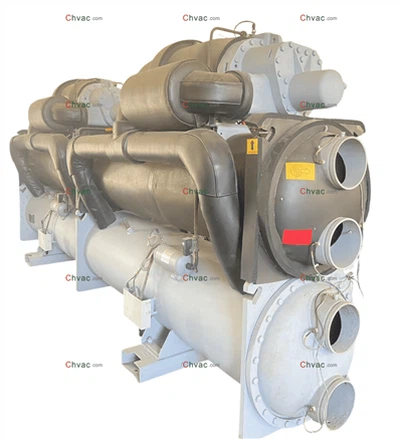

キャリア 30XW チラー

30xw キャリアは、さまざまな用途向けに設計された高効率スクリューチラーです。-複数のモデルが利用可能で、高精度のコンポーネントとユーザーフレンドリーなオペレーティングシステムを提供し、優れたパフォーマンスと安定した信頼性の高い結果を提供します。-このチラーは、低コスト運用に対する顧客の要求も満たしており、産業用途と商業用途の両方にとって理想的な選択肢となっています。-

お問い合わせを送る

ダウンロード

説明

特徴

在庫あり発送準備完了

1. 効率的な冷却:

キャリア 30XW チラー高性能-ツイン- スクリューコンプレッサー:新しい設計技術を備えた 06T 高効率二軸スクリューコンプレッサー-は、さまざまな負荷条件下でも効率的な動作を保証します。コンプレッサーのモーターはローターを直接駆動するため、コンポーネントの回転が最小限に抑えられ、コンプレッサーの動作出力が向上します。

2. 省エネと環境保護:

最適化された熱交換器と冷凍サイクル:効率的な熱交換器と高度な冷凍サイクルをインテリジェントな制御システムと組み合わせることで、30xw キャリアは実際の負荷に基づいて自動的に調整できます。これによりエネルギー消費が削減され、運用コストの削減に役立ちます。
環境に優しい-冷媒:このチラーは、国際環境基準に準拠し、環境への影響を軽減する非塩素系冷媒 HFC- 134a を使用しています。

3. 信頼性と耐久性:

安定した構造設計:このユニットは新素材を使用した堅牢な設計を特徴とし、長期的な耐久性と信頼性を保証します。{0}

PIDシステムの調整:出水温度を一定に保ち、安定した運転と経済性を実現します。

高効率の油分離システム:複数の内蔵オイル分離システムにより、オイルとガスの分離効果が最適化され、回転部品が完全に潤滑され、信頼性が向上します。{0}

低温動作:冷却水温度が低い場合でもチラーの信頼性は維持されます。13度安定した冷凍を実現します。

最小流量:ユニットは最小流量で動作できます。20%公称流量よりも小さいため、温度差が大きく流量が少ない用途に最適であり、ポンプのエネルギーの節約にも役立ちます。

4. インテリジェント制御システム:

のキャリア SmartView®マイコン制御方式により簡単操作、遠隔監視も可能です。ユニットの動作を継続的に監視し、負荷要件に基づいて冷却能力を調整し、最適なシステムパフォーマンスを確保するために必要な保護措置を提供します。

5. クイックインストール:

柔軟なユニット構造により、最小限のセットアップで簡単に設置できます。{0}現場で接続するのは水道管と主電源のみです。-
モジュラー設計:モジュラー設計により、機器のメンテナンスが簡素化され、メンテナンスコストとダウンタイムが削減され、運用効率が向上します。

モデル	30xwキャリア
冷凍能力	252 kW - 3476 kW (72 トン - 988 トン)
冷水入口温度	12度
冷水出口温度	7度
冷却水入口温度	30度
冷却水出口温度	35度
冷媒の種類	R-134A

応用

冷天井放射

ユニットは最高以下の出口温度を提供できます。20度冷天井の輻射用途、乾燥した作業条件での空冷マシンコイル、-高温の産業用途に適しています。

氷貯蔵システム

氷貯蔵システムのニーズを満たすために、オプションの低温オプションを利用できます。-

低騒音アプリケーション-

Carrier 30XW Chiller は、騒音レベルを 3{1}8 dB(A) 低減するオプションの低騒音機能を備えており、病院、オフィス、ホテルなどの騒音に敏感な環境に最適です。

パラメータ

冷却/加熱
蒸発器	最小	最大
起動時に温度を入力します-	-	35度
運転中の放置温度	3.3度	20度
全負荷時の出入り温度差	2.8度	11.1度
コンデンサー	最小	最大
起動時に温度を入力します-	13度	-
運転中の放置温度	19度	50度
全負荷時の出入り温度差	2.8度	11.1度
※放置水温が3.3度以下の場合は、霜よけ液の使用が必要です。 Please refer to option 05 and option 06 for application with low evaporator leaving water temperature (>-12度）。凝縮器から出る温度が 19 度未満の場合は、凝縮器で水流制御弁 (二方弁または三方弁) を使用する必要があります。-。正しいことを確認するには、オプション 152 を参照してください。凝縮温度。 *凝縮器の出口温度が高い (最大 63 度) アプリケーションの場合は、オプション 150 を参照してください。 30XW-S および 30XW0262/0312/0352/1012 凝縮器付き標準チラーを参照してください。温度 48 度 . 30XW/-P/-S 1261-1601、コンデンサー出口温度 45 度。注記：周囲温度: 30XW ユニットの保管および輸送中の許容温度は、最低および最高が -20 度および 60 度です。これらの温度を考慮する必要がありますコンテナ輸送を考慮。

モデル			30XW-P
モデル			0312P	0352P	0452P	0532P	0552P	0612P	0652P	0702P	0802P	0852P	0912P	1002P	1052P	1152P	1261P	1351P	1401P	1501P	1601P	1712P	1762P
容量		kW	303.5	366.3	448.5	536.1	571.8	640.1	675.8	729.7	785.0	852.3	897.5	974.0	1075.0	1147.0	1245.0	1340.0	1410.0	1489.0	1589.0	1747.0	1762.0
容量		USRT	86	104	128	152	163	182	192	208	223	242	255	277	306	326	354	381	401	423	452	497	501
警官		kW/kW	5.65	5.65	5.73	6.00	6.02	6.00	6.12	6.06	5.99	5.90	6.00	5.99	5.99	5.98	6.28	6.34	6.33	6.34	6.37	6.17	6.31
蒸発器	流量	L/s	13.1	15.8	19.3	23.1	24.6	27.5	29.1	31.4	33.8	36.7	38.6	41.9	46.2	49.3	53.5	57.6	60.6	64	68.3	75.1	75.8
	水圧落とす	kPa	24.9	32.6	29.9	24.6	26.2	39.6	39.6	24.8	28.2	33.5	61.5	50.0	72.5	46.9	49.2	56.6	59.6	64.5	68	74.6	49.6
	水繋がり	DN	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
コンデンサー	流量	L/s	16.3	19.6	24.3	28.7	30.7	34.6	36.4	39.2	42.1	45.8	47.9	52.4	58.1	62	66.9	71.9	75.7	79.9	85.5	94.1	94.8
	水圧落とす	kPa	51.8	66.8	41.5	38.6	43.1	34.6	40.7	34.1	38.9	46.4	33.9	26.8	34	36.8	43.4	49.5	51.8	60.1	68.8	61.2	41.2
	水繋がり	DN	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
コンプレッサー	サーキットA	いいえ。	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	サーキットB	いいえ。	-	-	-	-	-	-	-	-	-	-	-	1	1	1	-	-	-	-	-	1	1
	分。容量	%	15	15	15	15	15	15	15	15	15	15	15	8	8	8	20	20	20	20	15	8	8
モーター	力	V-Ph-Hz	400-3-50
モーター	入力電力	kW	53.8	64.8	78.3	89.4	94.9	106.6	110.4	120.5	131.0	144.5	149.6	162.5	179.6	191.9	198.3	211.3	222.8	234.9	249.5	283.3	279.3
冷媒充電			HFC-134a
	サーキットA	kg	78	78	100	135	135	176	176	200	200	200	233	115	115	130	365	365	365	365	365	187.5	250
	サーキットB	kg	-	-	-	-	-	-	-	-	-	-	-	125	125	140	-	-	-	-	-	187.5	250
配送重量*		kg	2301	2336	2866	3137	3177	4032	4012	4131	4149	4179	4260	5998	6067	6479	8114	8114	8165	8243	8333	9043	10348
動作重量		kg	2083	2118	2600	2994	3025	3999	3979	4155	4173	4204	4299	6069	6112	6684	8230	8230	8280	8355	8443	9368	10948
寸法	長さ	mm	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694	4515	4515	4515	4515	4515	4783	4809
	幅	mm	960	960	970	1008	1008	1135	1135	1135	1135	1135	1070	1070	1070	1070	1541	1541	1541	1541	1541	1985	2160
	身長	mm	1568	1568	1696	1743	1743	1950	1950	1949	1949	1949	2062	1947	1947	1998	2614	2614	2614	2614	2614	1520	1586
運転条件：蒸発器出口水温6.7度、容量当り水流量0.043l/s・kW、汚損係数=0.018㎡K/kW 復水器入口水温29.4度、容量当り水流量0.054l/s・kW、汚損係数=0.044㎡K/kW 以上がおすすめモデルです。通信事業者は、必要な条件に応じて、より多くのモデルとコンピューターの選択肢を提供できます。詳細については、各キャリアの代理店にお問い合わせください。 ※出荷重量は本体と木枠のみで、冷媒と内部の水は含まれておりません。

モデル			30XW
モデル			0262	0312	0352	0412	0422	0452	0552	0622	0652	0702	0812	0852	0902	0922
容量		kW	249.5	303.6	366.9	424.0	452.7	468.9	540.2	621	662.3	715.3	784.5	826.1	852.4	890.6
容量		USRT	71	86	104	121	129	133	154	177	188	203	223	235	242	253
警官		kW/kW	5.28	5.31	5.30	5.29	5.29	5.45	5.59	5.60	5.51	5.61	5.60	5.52	5.83	5.98
蒸発器	流量	L/s	10.7	13.1	15.8	18.2	19.5	20.2	23.2	26.7	28.5	30.8	33.7	35.5	36.7	38.3
	水圧落とす	kPa	16.4	22.8	29.5	34.5	36.7	27.6	36.1	34	33.7	38.3	39.9	48.3	54.3	62.2
	水繋がり	DN	125	125	125	125	125	125	125	150	150	150	200	150	150	200
コンデンサー	流量	L/s	13.5	16.4	19.6	22.7	24.4	25.1	28.9	33.3	35.4	38.1	41.8	44.4	45.7	47.8
	水圧落とす	kPa	32.4	43.4	54.6	34.7	36.4	36.4	46.1	47	51.8	54.3	29.6	36.2	42.2	50.6
	水繋がり	DN	125	125	125	125	125	125	125	150	150	150	200	200	200	200
コンプレッサー	サーキットA	いいえ。	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	サーキットB	いいえ。	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	分。容量	%	15	15	15	15	15	15	15	15	15	15	15	15	15	15
モーター	力	V-Ph-Hz	400-3-50
モーター	入力電力	kW	47.2	57.2	69.2	80.1	85.6	86.1	96.6	110.8	120.3	127.6	140.2	149.7	146.1	157.4
冷媒充電			HFC-134a
	サーキットA	kg	78	78	78	100	85	100	110	150	150	140	160	150	150	176
	サーキットB	kg	-	-	-	-	-	-	-	-	-	-	-	-	-	-
配送重量*		kg	2220	2281	2316	2692	2707	2846	2934	3637	3620	3647	3774	3808	3827	4012
動作重量		kg	2002	2063	2098	2518	2518	2580	2684	3509	3486	3509	3688	3711	3923	3979
寸法	長さ	mm	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694
	幅	mm	960	960	960	970	970	970	970	1119	1119	1119	1085	1085	1135	1135
	身長	mm	1568	1568	1568	1694	1694	1693	1693	1873	1873	1873	1950	1900	1900	1950
運転条件：蒸発器出口水温6.7度、容量当り水流量0.043l/s・kW、汚損係数=0.018㎡K/kW 復水器入口水温29.4度、容量当り水流量0.054l/s・kW、汚損係数=0.044㎡K/kW 以上がおすすめモデルです。通信事業者は、必要な条件に応じて、より多くのモデルとコンピューターの選択肢を提供できます。詳細については、各キャリアの代理店にお問い合わせください。 ※出荷重量は本体と木枠のみで、冷媒と内部の水は含まれておりません。

モデル			30XW
モデル			1002	1052	1152	1261	1351	1401	1501	1601	1712	1762	2052	2302	2602	2902	3052	3302	3452
容量		kW	1003.0	1075.0	1135.0	1258.0	1327.0	1434.0	1498.0	1589.0	1709.0	1745.0	2037.0	2288.0	2594.0	2887.0	3046.0	3323.0	3467.0
容量		USRT	285	306	323	357	377	407	426	451	486	496	579	651	738	821	866	945	986
警官		kW/kW	285	5.64	5.64	5.88	5.88	5.93	5.93	5.90	5.75	5.80	5.83	5.83	5.87	5.90	5.83	5.83	5.83
蒸発器	流量	L/s	43.1	46.2	48.8	54.1	57.1	61.6	64.4	68.3	73.5	75.0	87.6	98.4	111.6	124.1	131.0	142.9	149.1
	水圧落とす	L/s	55.9	68.0	54.4	36.9	39.5	52.5	51.7	58.3	80.8	61.4	68.7	67.3	66.9	72.2	79.8	82.9	85.4
	水繋がり	L/s	150	150	200	200	200	200	200	200	200	200	200	200	300	300	300	300	300
コンデンサー	流量	L/s	54	58.0	61.4	67.7	71.4	76.6	80.1	85.1	91.9	93.3	109.2	123.9	140.5	156.0	164.7	179.1	186.7
	水プレッシャー落とす	kPa	33.2	43.4	41.2	38.6	40.5	56.8	52.1	62.7	61.9	58.3	58.3	52.6	60.4	52.4	58.6	62.0	66.6
	水繋がり	DN	200	200	200	200	200	200	200	200	200	200	250	250	300	300	300	300	300
コンプレッサー	サーキットA	いいえ。	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	サーキットB	いいえ。	1	1	1	-	-	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	分。容量	%	8	8	8	20	20	20	20	15	15	8	4	4	4	4	4	4	4
モーター	力	V-Ph-Hz	400-3-50
モーター	入力電力	kW	179.0	190.7	201.1	214.0	225.8	241.9	252.7	269.2	297.3	301.0	349.3	392.3	442.2	489.2	522.3	570.0	594.9
冷媒充電			HFC-134a
	サーキットA	kg	85	85	100	300	300	340	350	360	140	140	85/85	100/100	130/130	130/130	130/130	140/140	140/140
	サーキットB	kg	95	95	110	-	-	-	-	-	160	160	95/95	110/110	140/140	140/140	140/140	160/160	160/160
配送重量*		kg	5334	5349	5571	7312	7358	7704	7736	7831	9073	8994	10886	11454	14338	15494	15454	18667	18695
動作重量		kg	5255	5259	5553	7296	7341	7717	7781	7883	8953	8934	10870	11648	14842	16140	16100	18729	18757
寸法	長さ	mm	4008	4029	4008	4088	4088	4488	4488	4488	4761	4787	4593	4602	5321	5359	5358	5422	5422
	幅	mm	1050	1050	1050	1526	1526	1526	1526	1524	1338	1258	2570	2570	2846	2932	2932	3066	3066
	身長	mm	1845	1845	1896	2563	2563	2563	2563	2563	2307	2307	1846	1896	2064	2064	2064	2307	2307
運転条件：蒸発器出口水温6.7度、容量当り水流量0.043l/s・kW、汚損係数=0.018㎡K/kW 復水器入口水温29.4度、容量当り水流量0.054l/s・kW、汚損係数=0.044㎡K/kW 以上がおすすめモデルです。通信事業者は、必要な条件に応じて、より多くのモデルとコンピューターの選択肢を提供できます。詳細については、各キャリアの代理店にお問い合わせください。 ※出荷重量は本体と木枠のみで、冷媒と内部の水は含まれておりません。

モデル			30XW-S
モデル			0502	0612	0692	0802	0912	1012	1261S	1401S	1601S	1712S	1762S	2052S	2602S	2902S	3302S	3452S
容量		kW	520.2	610.2	697.4	772.1	881.4	1051.0	1229.0	1414.0	1571.0	1696.0	1727.0	2121.0	2478.0	2854.0	3185.0	3433.0
容量		USRT	148	174	198	220	251	299	350	402	447	482	491	603	705	812	906	976
警官		kW/kW	5.29	5.30	5.30	5.33	5.35	5.30	5.38	5.44	5.47	5.40	5.35	5.38	5.39	5.39	5.40	5.48
蒸発器	流量	L/s	22.4	26.2	30.0	33.2	37.9	45.2	52.9	60.8	67.5	72.9	74.3	91.2	106.6	122.7	137.0	147.6
	水圧落とす	L/s	34.6	61.9	72.5	45.6	58.1	55.4	59.9	57.8	48.1	80.0	82.9	61.8	70.6	87.8	73.1	88.5
	水繋がり	L/s	125	150	150	150	150	150	200	200	200	200	200	200	200	300	300	300
コンデンサー	流量	L/s	27.9	32.8	37.4	41.4	47.0	56.6	66.1	75.7	84.2	92.1	93.2	112.2	131.3	149.8	167.4	180.5
	水プレッシャー落とす	kPa	44.5	50.9	58.9	68.5	45.1	65.9	47.2	69.1	67.6	91.4	94.7	72.8	88.0	93.0	93	98.6
	水繋がり	DN	125	150	150	150	200	200	200	200	200	200	200	250	250	300	300	300
コンプレッサー	サーキットA	いいえ。	1	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1
	サーキットB	いいえ。	-	-	-	-	-	1	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1
	分。容量	%	15	15	15	15	15	8	20	20	15	8	8	4	4	4	4	4
モーター	力	V-Ph-Hz	400-3-50
モーター	入力電力	kW	98.3	115.1	131.5	144.9	164.8	198.2	228.3	260.0	287.2	314.0	323.1	394.3	459.9	529.8	590.1	626.4
冷媒充電			HFC-134a
	サーキットA	kg	100	140	140	150	155	85	272	285	320	130	130	85/85	110/110	115/115	130/130	130/130
	サーキットB	kg	-	-	-	-	-	95	-	-	-	140	140	95/95	115/115	120/120	140/140	140/140
配送重量*		kg	2883	3560	3560	3628	3845	5222	6705	7203	7312	7207	7207	10835	13153	14040	14370	14752
動作重量		kg	2617	3426	3426	3493	3946	5109	6521	7101	7292	7379	7379	10740	13193	14354	14958	15340
寸法	長さ	mm	2746	3056	3056	3056	3080	4008	3947	4097	4097	4693	4693	4591	5251	5329	5356	5356
	幅	mm	970	1119	1119	1119	1135	1050	1526	1526	1524	1231	1231	2570	2761	2932	2932	2932
	身長	mm	1693	1849	1849	1849	1900	1846	2481	2563	2563	2064	2064	1846	2013	2013	2064	2064
運転条件：蒸発器出口水温6.7度、容量当り水流量0.043l/s・kW、汚損係数=0.018㎡K/kW 復水器入口水温29.4度、容量当り水流量0.054l/s・kW、汚損係数=0.044㎡K/kW 以上がおすすめモデルです。通信事業者は、必要な条件に応じて、より多くのモデルとコンピューターの選択肢を提供できます。詳細については、各キャリアの代理店にお問い合わせください。 ※出荷重量は本体と木枠のみで、冷媒と内部の水は含まれておりません。

Carrier 30XW Chiller は、幅広い冷凍用途向けの信頼性が高く、エネルギー効率が高く、環境に優しいソリューションです。-新しいプロジェクトを開始する場合でも、既存の施設を改修する場合でも、30XW は効率的な冷却のニーズを満たすことができます。カスタマイズされたソリューションと専門家のサポートが必要な場合は、お気軽に直接当社にお問い合わせください。当社のチームがお客様の特定の要件に合わせて最適なオプションを提供します。
