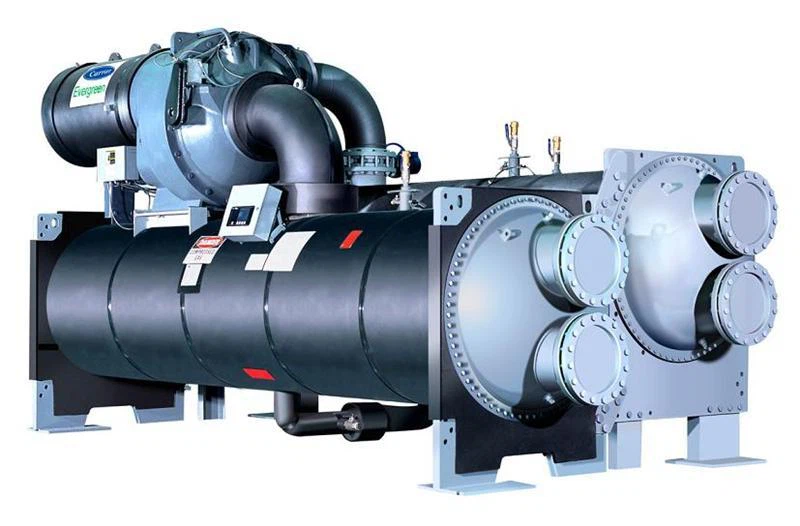

キャリア 19XR チラー

19xr チラーシリーズターボ冷凍機は、大規模な冷却用途のニーズを満たすように設計された高性能、信頼性、効率的な冷凍ユニットです。- 19XR シリーズは、高効率、低騒音、優れた適用性に重点を置き、最新の冷凍技術を搭載しており、商業、産業、公共インフラプロジェクトに最適です。これは、HFC-134a 非塩素冷媒で使用するように特別に設計されており、最新の環境基準を確実に満たしています。

お問い合わせを送る

ダウンロード

説明

19XRチラーシリーズ主要特徴

在庫あり発送準備完了

1. 省エネと効率化

単段コンプレッサー:-テーパーチューブディフューザーとキャリアーパテを採用回転可能ディフューザー構造 (SRD) を搭載し、コンプレッサーの効率が向上し、システム全体のパフォーマンスが向上します。

2 段階コンプレッサー:{0}特徴羽根のないディフューザー設計で、中間エコノマイザーが装備されています。sts ユニットの効率が高く、高揚力用途に最適です。-

超効率的な伝熱管:-キャリアの最新の伝熱管は抵抗を低減し、伝熱性能を向上させ、ユニットのエネルギー効率をさらに高めます。

2. 安定した信頼性の高い動作

高効率モーター: T半密閉型の高効率モーターは液体冷媒スプレー冷却を備えており、モーターの温度が下がり、動作効率が向上します。

可動部品が少ない設計:チラーは可動部品を最小限に抑えて設計されており、機械的故障の可能性を減らし、安定した信頼性の高い動作を保証します。

強化された気密性:あなたはニークのダブルスロットチューブプレートのデザインの印象コーンをオーバーしますアクションの締まり具合 b銅管と管プレートの間を保護し、漏れのリスクを軽減します。

3. 複数の起動方法

の19XR チラーオフ次のような起動オプションの柔軟性。

低電圧スターターキャビネット（380V）-: 非-空中スター-デルタスターターキャビネットが標準装備。

代替スターターキャビネット: エアボーンスター-デルタ、ソリッドステートソフトスタートキャビネット、可変周波数スターターキャビネット（標準バージョンとハイエンドバージョンの両方）-などのオプションを使用して、より高度なカスタマイズを行うことができます。

4. 操作が簡単

キャリア SmartView® インテリジェント制御システム:このユーザーフレンドリーなシステムはシンプルな操作ページを備えており、快適で直感的なユーザーエクスペリエンスを提供します。{0}ユニットを保護し、動作上の問題を迅速に診断するためのインテリジェントな監視機能が含まれています。

ビル制御システムとの統合:このシステムはビル制御システムにシームレスに接続できるため、集中監視や遠隔監視が可能になります。

冷媒の種類	R-134A (非塩素)
冷却能力（単段）-	300 - 1650 RT
冷却能力 (2 段)	600 - 3400 RT
冷却能力（シリーズカウンターフローシステム）	1000 - 6800 RT

応用

19xr チラーシリーズターボ冷凍機は、次のようなさまざまな分野にわたるさまざまな大規模冷凍ニーズに最適です。-

大型商業ビル

効率的で信頼性の高い冷却を必要とするショッピングモール、オフィスビル、その他の大規模な商業空間。

公共建築物

図書館、博物館、スタジアム、および一貫した温度管理が必要なその他の公共スペース。

データセンター

重要な IT インフラストラクチャの安定性を確保するために、正確な温度と湿度の制御が必要な環境。

交通機関公共施設

人の往来が多いエリアに大規模な冷却システムが必要な空港、鉄道駅、地下鉄の駅。{0}

教育施設と医療施設

学生、スタッフ、患者にとって快適で制御された屋内環境を必要とする学校、病院、その他の機関。

ホテルとホスピタリティ

ゲストに最適な気候条件を提供し、大規模なホテル運営におけるエネルギー効率を確保します。{0}

パラメータ

エアコン-（380V-3Ph-50Hz）
モード	チラー				モーター		蒸発器			コンデンサー			本体寸法図			重さ
	冷却能力		入力電力	全負荷COPR	RLA	ルリャ	流れレート	プレッシャー落とす	水繋がり	流れレート	プレッシャー落とす	水繋がり	長さ	幅	身長	オペレーティング	リギング (なし) 冷媒）	冷媒充電
	kW	トン	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-313234HUEU52	1407	400	253.2	0.180	435.8	1046	67.20	107	DN200	79.90	77.8	DN200	4181	1670	2051	6965	6046	396
19XR-404035HUFT52	1583	450	288.4	0.182	496.2	1119	75.60	77.9		90.10	70.8		4359	1880	2130	8097	6808	483
19XR-414138HUGU52	1758	500	310.0	0.176	525.4	1176	84.00	78.1		99.60	70.0		4359	1880	2130	8386	7004	508
19XR-505138HUGT52	1934	550	337.5	0.175	569.3	1176	92.40	71.3		109.4	46.6	DN250	4394	1994	2137	9488	7788	609
19XR-5P52436LCH52	2110	600	377.5	0.179	651.9	1222	100.8	68.8		119.7	48.5		4460	2054	2207	10225	8603	493
19XR-5051C37VCE52	2110	600	358.1	0.170	611.4	1143	100.8	83.5		118.7	54.1		4393	2098	2421	11227	9432	704
19XR-5P50C39VEG52	2286	650	408.4	0.179	708.6	1556	109.2	79.7		129.4	73.5		4393	2098	2421	10865	9217	588
19XR-5052C35VDG52	2286	650	387.5	0.170	668.4	1457	109.2	96.6		128.5	55.2		4393	2098	2421	11382	9553	704
19XR-5P50C49VEG52	2462	700	435.5	0.177	750.3	1556	117.6	91.4		139.0	83.8		4393	2098	2421	10865	9217	588
19XR-5151C45VEG52	2462	700	413.8	0.168	716.9	1556	117.6	92.7		138.2	71.4		4393	2098	2421	11474	9602	739
19XR-5P51C49VFJ52	2638	750	467.7	0.177	804.3	1570	126.0	104		149.1	82.1		4393	2098	2421	11035	9351	588
19XR-5252C69VEE52	2638	750	439.4	0.167	756.2	1556	126.0	95.3		147.8	71.3		4393	2098	2421	11711	9759	761
19XR-5R52C49VGJ52	2813	800	494.3	0.176	849.5	1845	134.4	98.0		158.8	81.2		4393	2098	2421	11371	9579	619
19XR-6X65C65VFG52	2813	800	469.7	0.167	807.5	1570	134.4	86.9	DN250	157.8	79.3		4940	2148	2637	12810	10677	714
19XR-6Z67C87VGG52	3165	900	523.5	0.165	895.2	1845	151.2	90.2		177.4	80.1		4940	2148	2637	13334	11034	752
19XR-6Z69C09VHG52	3517	1000	588.7	0.167	988.5	2083	168.1	109		197.4	90.3		4940	2148	2637	13441	11108	752
19XR-7Q72C09VHJ52	3869	1100	650.6	0.168	1088.4	2083	184.9	89.5	DN300	217.2	76.4	DN300	5051	2472	2743	17215	14095	987
19XR-7Q72E53MEB52	4220	1200	736.1	0.174	1250.3	2729	201.7	105	DN300	238.0	90.4	DN300	5045	2426	2889	18522	15344	1046
19XR-8P81E51MEB52	4220	1200	696.9	0.165	1186.4	2729	201.7	72.6	DN350	236.3	69.2	DN350	5121	2711	2937	21060	17195	1156
19XR-8P80E63MFB52	4572	1300	799.1	0.175	1358.3	3276	218.5	84.0		257.8	92.4		5121	2711	2937	20861	17071	1156
19XR-8Q81E61MFB52	4572	1300	766.0	0.168	1304.1	3276	218.5	72.6		256.4	80.3		5121	2711	2937	21404	17418	1200
19XR-8282E63MFB52	4924	1400	828.1	0.168	1405.7	3276	235.3	98.9		276.3	82.1		5121	2711	2937	22435	18145	1426
19XR-8R84E63MFB52	5275	1500	909.5	0.172	1537.7	3276	252.1	83.4		297.1	76.7		5121	2711	2937	22421	18083	1247
19XR-8484E63MFB52	5275	1500	884.9	0.168	1497.9	3276	252.1	104		296.0	76.2		5121	2711	2937	22997	18549	1386

ブラインアプリケーション（10kV-3Ph-50Hz）
モデル	チラー				モーター		蒸発器			コンデンサー			本体寸法図			重さ
	冷却容量		入力力	フルロード効率	RLA	ルリャ	流れレート	プレッシャー落とす	水繋がり	流れレート	プレッシャー落とす	水繋がり	長さ	幅	身長	オペレーティング	リギング(冷媒なし)	冷媒充填量
	kW	トン	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-7072E45MDE5A	2462	700	599.7	0.244	41.2	221	158.0	129	DN300	210.2	72.4	DN300	5045	2426	2889	19307	16050	1192
19XR-7R74E55MFE5A	2813	800	696.6	0.248	47.3	235	180.6	95.6	DN300	240.7	87.8	DN300	5045	2426	2889	19302	15990	1082
19XR-8R84E65MFE5A	3165	900	776.6	0.245	52.9	235	203.2	72.4	DN350	270.5	65.0	DN350	5121	2711	2937	22794	18456	1247
19XR-8787E65MFE5A	3517	1000	835.2	0.237	57.0	235	225.8	135	DN350	298.6	105	DN350	5731	2711	2937	24501	19784	1592
注記：	1. 上記の選択は、冷水の出入り温度:12/7 度に基づいています。出入り冷却水温度：32/37度。クーラーの汚れ係数は 0.0176 ㎡度/kW、凝縮器の汚れ係数は 0.044 ㎡度/kW です。 2. 上記のブライン用途の選択は、冷水の出入り温度:-2/-6 度に基づいています。出入り冷却水温度：30/33.5度。クーラーの汚れ係数は 0.0176㎡度/kW、凝縮器の汚れ係数は0.044㎡度/kW、エチレングリコール25%です。 3. 運送業者は、トン数、揚力、効率などのさまざまな要求に応じて、コンピューターを使用して特定のモデルを選択します。詳細については、現地代理店にお問い合わせください。 4. 標準ウォーターボックス圧力は 1.0MPa ですが、オプションで 1.6MPa、2.0MPa を提供できます。詳しい要件については、現地の代理店にお問い合わせください。 5. 上記の選択は、電圧が 380V/10kV であることに基づいて行われます。詳細またはカスタマイズされた選択肢については、現地の代理店にお問い合わせください。 6. 60Hz の選択も可能です。さらに詳しいサポートが必要な場合は、地元の代理店にお問い合わせください。

エアコン-（10kV-3Ph-50Hz）
モード	チラー				モーター		蒸発器			コンデンサー			本体寸法図			重さ
	冷却能力		入力電力	全負荷COPR	RLA	ルリャ	流れレート	プレッシャー落とす	水繋がり	流れレート	プレッシャー落とす	水繋がり	長さ	幅	身長	オペレーティング	リギング (なし) 冷媒）	冷媒充電
	kW	トン	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-6Y69C89LHG5A	3165	900	531.5	0.168	36.4	200	151.20	98.8	DN250	177.80	74.5	DN250	4940	2148	2685	14037	11750	735
19XR-7P72C09LHG5A	3517	1000	589.5	0.168	39.9	200	168.10	89.7	DN300	197.50	64.1	DN300	5051	2472	2790	17669	14654	949
19XR-7P71E53MDB5A	3869	1100	680.1	0.176	45.3	221	184.90	107		218.40	88.5		5045	2426	2889	18549	15546	1007
19XR-7171E51MDB5A	3869	1100	635.9	0.164	42.4	221	184.90	106		216.4	86.9		5045	2426	2889	19367	16050	1251
19XR-7Q72E53MFB5A	4220	1200	733.8	0.174	48.4	235	201.7	105		237.9	90.3		5045	2426	2889	18960	15782	1046
19XR-8P81E51MFB5A	4220	1200	695.3	0.165	45.8	235	201.7	72.6	DN350	236.2	69.1	DN350	5121	2711	2937	21498	17633	1156
19XR-8P80E63MFB5A	4572	1300	797.1	0.174	52.7	235	218.5	84		257.7	92.3		5121	2711	2937	21234	17444	1156
19XR-8Q82E61MFB5A	4572	1300	758.8	0.166	50.1	235	218.5	72.6		256.2	71.4		5121	2711	2937	22041	17980	1200
19XR-8P81E63MFB5A	4924	1400	860.2	0.175	57.1	235	235.3	96.2		277.6	93		5121	2711	2937	21498	17633	1156
19XR-8282E63MFB5A	4924	1400	826.2	0.168	54.7	235	235.3	98.9		276.2	82.1		5121	2711	2937	22808	18518	1426
19XR-8R84E63MFB5A	5275	1500	907.5	0.172	60.3	235	252.1	83.4		297.1	76.7		5121	2711	2937	22794	18456	1247
19XR-8QV4F30MFT5A	5275	1500	882.0	0.167	57.9	285	252.1	82.3	DN400	296.1	66.3	DN400	5195	2926	3082	24160	19833	1098
19XR-8QV4F40WHT5A	5627	1600	936.1	0.166	60.5	409	268.9	93.2		315.5	74.4		5195	2926	3082	24428	20102	1098
19XR-8RV4F40WJT5A	5979	1700	994.4	0.166	64.9	479	285.7	90.7		335.1	83.1		5195	2926	3082	24801	20358	1141
19XR-8ZV8F50WJT5A	6330	1800	1058	0.167	68.9	479	302.5	112		355.1	118		5805	2926	3082	26210	21443	1280
19XR-A4FA47638GP7	6682	1900	1116	0.167	73.4	374	319.3	94.3		374.7	81.6		5229	3051	3484	33012	27335	1321
19XR-A4FA47648GP7	7034	2000	1186	0.169	78	374	336.1	104		394.9	89.8		5229	3051	3484	33012	27335	1321
19XR-A6FB66648GQ7	7385	2100	1200	0.162	79.2	430	352.9	127		413.0	83.7	DN450	5839	3186	3484	36913	29922	1650
19XR-A6GB66648GQ7	7737	2200	1261	0.163	83	430	369.7	122		432.7	91.1	DN450	5839	3186	3484	37267	30111	1706
19XR-B6FC65718RU7	8089	2300	1286	0.159	85.2	550	386.5	97.0	DN450	450.7	71.5	DN500	5969	3658	3742	48871	40146	1908
19XR-B6FC65710RU7	8440	2400	1340	0.159	88.6	550	403.3	105		470.2	77.2		5969	3658	3742	48871	40146	1908
19XR-B6GC65720RU7	8792	2500	1402	0.159	92.6	550	420.1	94.5		490.3	83.3		5969	3658	3742	49424	40473	1939
19XR-B6GC66720RU7	9144	2600	1438	0.157	94.9	550	436.9	102		509.2	75.5		5969	3658	3742	50247	40989	1939
19XR-C6FC66720RU7	9496	2700	1501	0.158	98.9	550	453.7	81.3		528.6	80.8		6019	3798	3813	53502	43670	2082
19XR-C6FC66730RU7	9847	2800	1563	0.159	102.8	550	470.5	87.2		548.8	86.5		6019	3798	3813	53502	43670	2082
19XR-C6FC67730RU7	10199	2900	1597	0.157	104.9	550	487.3	93.3		567.6	78.7		6019	3798	3813	54361	44204	2082
19XR-C6FC67730RV7	10551	3000	1666	0.158	109.7	555	504.2	99.6		587.1	83.7		6019	3798	3813	54361	44204	2082

加熱用途（10kV-3Ph-50Hz）
モデル	チラー				モーター		蒸発器			コンデンサー			本体寸法図			重さ
	加熱容量		入力力	フルロード効率	RLA	ルリャ	流れレート	プレッシャー落とす	水繋がり	流れレート	プレッシャー落とす	水繋がり	長さ	幅	身長	オペレーティング	リギング(冷媒なし)	冷媒充填量
	kW	トン	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-7071E35MFD5A	3517	1000	696.1	0.198	45.9	235	134.6	73.6	DN300	170.0	54.4	DN300	5045	2426	2889	18947	15760	1192
19XR-7072E35MFD5A	3869	1100	759.2	0.196	50.1	235	148.4	87.7		187.0	56.6		5045	2426	2889	19208	15951	1192
19XR-7172E37MFD5A	4220	1200	872.4	0.207	57.9	235	159.8	82.8		203.5	66.1		5045	2426	2889	19529	16142	1251
19XR-7274E45MFD5A	4572	1300	889.3	0.195	59.1	235	175.7	86.2		221.0	72.6		5045	2426	2889	19894	16369	1300
19XR-8284E45MHD5A	4924	1400	952.1	0.193	63.2	294	189.5	67.6	DN350	237.5	49.5	DN350	5121	2711	2937	23343	18898	1426
注記：	1. 上記の選択は、冷水の出入り温度:12/7 度に基づいています。出入り冷却水温度：32/37度。クーラーの汚れ係数は 0.0176㎡度/kW、凝縮器の汚れ係数は0.044㎡度/kWです。 2. 上記の加熱アプリケーションの選択は、冷水温度 10/5 度の出入りに基づいています。出入り冷却水温度40/45度。クーラー汚れ係数は 0.0176㎡度/kW、凝縮器の汚れ係数は0.044㎡度/kWです。 3. 運送業者は、トン数、揚力、効率などのさまざまな要求に応じて、コンピューターを使用して特定のモデルを選択します。詳細については、現地代理店にお問い合わせください。 4. 標準ウォーターボックス圧力は 1.0MPa ですが、オプションで 1.6MPa、2.0MPa を提供できます。詳しい要件については、現地の代理店にお問い合わせください。 5. 上記の選択は、電圧が 10kV であることに基づいて行われます。詳細またはカスタマイズされた選択肢については、現地の代理店にお問い合わせください。 6. 60Hz の選択も可能です。さらに詳しいサポートが必要な場合は、地元の代理店にお問い合わせください。

19xr チラーシリーズターボ冷凍機は、大規模な冷凍用途向けの信頼性が高くエネルギー効率の高いソリューションとして際立っています。-高度なテクノロジー、低騒音動作、柔軟な設置オプションを備えており、高性能冷却を必要とする幅広い業界にとって理想的な選択肢です。-新しいインフラストラクチャを構築する場合でも、既存のシステムをアップグレードする場合でも、19XR シリーズは必要なパフォーマンス、効率、信頼性を提供します。
