チラーはどのように動作するのですか？

チラーは多くの産業および商業環境において重要な機器であり、さまざまなプロセスや環境に最適な温度を維持する上で重要な役割を果たしています。チラーのサプライヤーとして、私はこれらの複雑な機械がどのように動作するかについてよく質問されます。このブログ投稿では、冷却装置の内部の仕組みを詳しく掘り下げ、冷却装置を効果的に機能させるための基本原理とコンポーネントについて説明します。

チラーの基本原理

チラーの核心は、熱伝達の原理に基づいて動作します。液体または空気から熱を取り除き、それを別の媒体、通常は水または空気に伝達し、その後環境中に放散します。このプロセスは、圧縮機、凝縮器、膨張弁、蒸発器の 4 つの主要コンポーネントで構成される冷凍サイクルによって実現されます。

コンプレッサー

コンプレッサーはチラーの心臓部です。冷媒ガスを圧縮する役割を果たし、その圧力と温度が上昇します。圧縮されたガスは凝縮器に流れ込みます。冷凍機で使用されるコンプレッサーには、レシプロコンプレッサー、スクロールコンプレッサー、スクリューコンプレッサー、遠心コンプレッサーなど、さまざまな種類があります。各タイプには独自の利点があり、さまざまな用途に適しています。たとえば、遠心圧縮機は効率と容量が高いため、大規模な産業用冷凍機で一般的に使用されています。特定のターボ冷凍機について詳しく知ることができます。トレーンターボ冷凍機、市場で人気のある選択肢です。

コンデンサー

凝縮器は、高圧、高温の冷媒ガスが熱を放出する場所です。冷媒が凝縮器コイルを通って流れると、水や空気などの冷却媒体と接触します。熱は冷媒から冷却媒体に伝達され、冷媒が凝縮して液体になります。水冷コンデンサーでは、水がコンデンサーコイルの周りを循環して熱を吸収します。空冷コンデンサーでは、ファンがコイルに空気を吹き付けて同じ効果を実現します。

膨張弁

凝縮器を出た後、高圧液体冷媒は膨張弁を通過します。膨張弁は、冷媒の流れを制限して圧力を急激に低下させる小さな装置です。この圧力の低下により温度が低下し、液体冷媒が低圧、低温の液体と蒸気の混合物に変わります。

エバポレーター

蒸発器は、実際の冷却プロセスが行われる場所です。低圧、低温の冷媒混合物が蒸発器コイルに入ります。冷媒が蒸発すると、冷却する必要がある流体 (通常は水または空気) から熱を吸収します。この熱伝達により流体が冷却され、建物の空調システムや工業プロセスなどの目的の場所に循環させることができます。たとえば、空調システムでは、快適な温度を維持するために、冷やされた空気が室内に吹き込まれます。

チラーの種類

市場にはいくつかのタイプのチラーがあり、それぞれが特定の用途や要件に合わせて設計されています。

空冷チラー

空冷チラーは、凝縮器内の冷却媒体として空気を使用します。設置が比較的簡単で、水冷チラーに比べてメンテナンスの必要が少なくなります。ただし、冷却能力は周囲の気温によって制限されるため、特に暑い気候では一般に効率が低くなります。空冷チラーは、中小規模の商業ビルや軽工業用途で一般的に使用されています。

水冷チラー

水冷チラーは、凝縮器内の冷却媒体として水を使用します。特に大規模な用途では、空冷チラーよりも効率的です。水冷チラーでは、冷媒から吸収した熱を放散するために別の冷却塔が必要です。これらのチラーは、高い冷却能力が必要とされる大規模な商業ビル、病院、産業プラントでよく使用されます。水冷チラーの例としては、Trane CVHG780 遠心水冷チラー、高いパフォーマンスとエネルギー効率を提供します。

吸収式冷凍機

吸収式冷凍機は、蒸気圧縮式冷凍機とは異なる原理で動作します。コンプレッサーを使用する代わりに、蒸気、熱水、天然ガスなどの熱源を使用して冷凍サイクルを駆動します。吸収式冷凍機は、産業プロセスや発電所など、廃熱が利用できる用途でよく使用されます。電力消費量が少なく、環境に優しいことで知られています。

チラーの用途

チラーは、さまざまな産業や分野で幅広い用途に使用されています。

HVAC システム

暖房、換気、空調 (HVAC) 業界では、商業用および住宅用の建物を冷却するためにチラーが使用されます。空気から熱を取り除き、冷たい空気を建物全体に循環させることで、快適な室内環境を維持するために重要な役割を果たします。

産業プロセス

多くの工業プロセスは大量の熱を発生するため、正確な温度制御が必要です。チラーは、食品および飲料、医薬品、プラスチック、電子機器などの業界で、機器を冷却し、プロセス温度を制御し、製品の品質を保証するために使用されます。たとえば、食品および飲料業界では、冷凍装置、保管エリア、および処理装置を冷却するためにチラーが使用されます。

データセンター

データセンターはサーバーやその他のIT機器の稼働により大量の熱を発生します。チラーは、データセンター内の最適な温度と湿度レベルを維持し、機器の過熱を防ぎ、信頼性の高い動作を保証するために不可欠です。

チラーの性能に影響を与える要因

チラーのパフォーマンスに影響を与える可能性のある要因は次のとおりです。

周囲条件

周囲の温度と湿度は冷却装置の効率に大きな影響を与える可能性があります。高温多湿の気候では、空冷チラーの冷却能力が低下する可能性があり、水冷チラーは冷却塔を動作させるためにより多くのエネルギーを必要とする場合があります。

冷媒の種類

冷媒の選択は、チラーの性能、効率、環境への影響に影響を与える可能性があります。冷媒の中には地球温暖化係数 (GWP) が高いものもありますが、より環境に優しいものもあります。用途の要件を満たし、環境規制に準拠した冷媒を選択することが重要です。

メンテナンス

チラーの最適なパフォーマンスと寿命を確保するには、定期的なメンテナンスが非常に重要です。これには、凝縮器と蒸発器のコイルの清掃、冷媒レベルのチェック、コンプレッサーやその他のコンポーネントの磨耗の検査が含まれます。

当社のチラーが選ばれる理由

当社はチラーサプライヤーとして、お客様の多様なニーズに応える高品質なチラーを幅広く提供しています。当社のチラーは、最大限の効率、信頼性、パフォーマンスを確保するために、最新のテクノロジーとエンジニアリング原則に基づいて設計されています。当社は、設置、試運転、メンテナンス、技術サポートを含む、販売前および販売後の包括的なサービスを提供します。

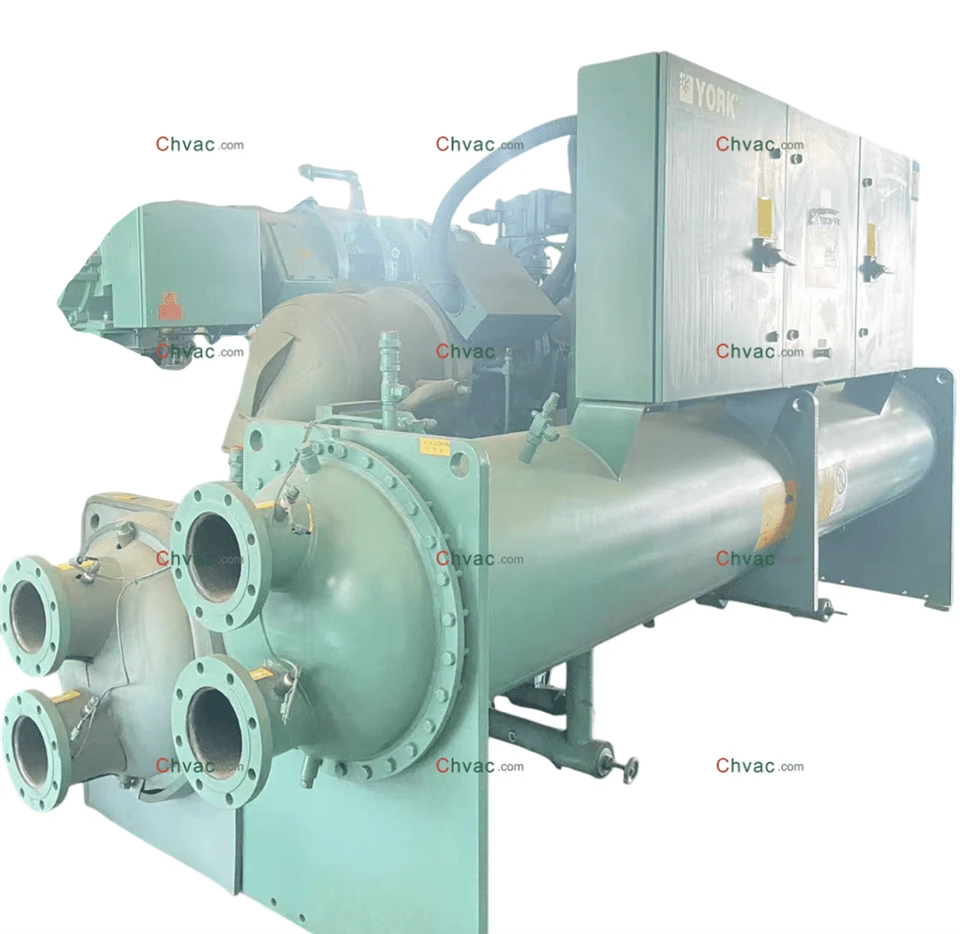

たとえば、ヨーク YEWS250SA20D1 チラー弊社在庫モデルの1つです。優れた性能を発揮し、さまざまな用途に適しています。商業ビル、産業プロセス、またはデータセンター用の冷却装置をお探しの場合でも、当社はお客様に最適なソリューションを提供します。

冷却装置をご検討の場合は、具体的な要件についてご相談いただくために当社までお問い合わせいただくことをお勧めします。当社の専門家チームはお客様と緊密に連携してお客様のニーズを理解し、お客様の用途に最適なチラーを推奨します。当社は、お客様の冷却目標の達成に役立つ最高の製品とサービスを提供することに全力で取り組んでいます。

参考文献

• ASHRAE 冷凍ハンドブック。米国暖房冷凍空調技術者協会。
• ドサット、RJ (1991)。冷凍の原理。プレンティス - ホール。
• WF シュテッカー & JW ジョーンズ (1982)。冷蔵庫とエアコン。マグロウ - ヒル。
